API 605 Flanges Chemical Composition

Grade

C Si Mn P S Cr Ni Mo N Cu

201

≤0.15 ≤0.75 5.5~7.5 ≤0.060 ≤0.03 16.00~18.00 3.5~5.5 - - 0.08 1.5
202 ≤0.15 ≤1.00 7.5~10.00 ≤0.060 ≤0.03 17.00~19.00

4.0~6.0

- ≤0.25
301 ≤0.15 ≤1.00 ≤2.00 ≤0.045 ≤0.03 16.00~18.00 6.00~8.00 -
302 ≤0.15 ≤1.00 ≤2.00 ≤0.035 ≤0.03 17.00~19.00 8.00~10.00 -
304 ≤0.07 ≤1.00 ≤2.00 ≤0.045 ≤0.03 18.00~20.00 8.00~10.50 -
304L ≤0.030 ≤1.00 ≤2.00 ≤0.045 ≤0.03 18.00~20.00 9.00~13.00 -
310S ≤0.08 ≤1.00 ≤2.00 ≤0.045 ≤0.03 24.00~26.00 19.00~22.00 -
316 ≤0.08 ≤1.00 ≤2.00 ≤0.045 ≤0.03 16.00~18.00 10.00~14.00 2.00~3.00
316L ≤0.03 ≤1.00 ≤2.00 ≤0.045 ≤0.03 16.00~18.00 12.00~15.00 2.00~3.00
321 ≤0.08 ≤1.00 ≤2.00 ≤0.045 ≤0.03 17.00~19.00 9.00~13.00 -

430

≤0.12 ≤0.75 ≤1.00 ≤0.040 ≤0.03 16.00~18.00



-
2205 ≤0.03 ≤1.00 ≤2.00 ≤0.030 ≤0.015 22.00~23.00 4.5~6.5 2.5~3.5
2507 ≤0.03 ≤0.08 ≤1.20 ≤0.035 ≤0.015 24.00~26.00 6.00~8.00 3.0~5.0
904L ≤0.02 ≤1.00 ≤2.00 ≤0.045 ≤0.035 19.00~23.00 23.00~28.00 4.0~5.0

1.0~2.0



INCONEL

028

≤0.03 ≤1.00 ≤2.50 ≤0.030 ≤0.030 ≤28.0 ≤34.0 ≤4.0   ≤1.4

MONEL

400

≤0.30 ≤0.5 ≤2.00 - ≤0.024 - ≥63.0 -   ≤34.0

INCONEL

800

≤0.10 ≤1.00 ≤1.50 - ≤0.015 ≤23.0 ≤35 4.0~5.0 - ≤0.75

Ti≤0.6

Al≤0.6

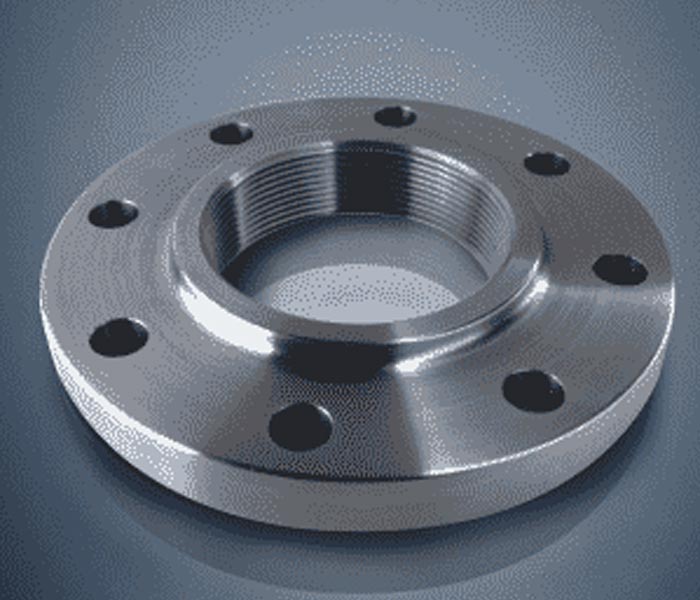

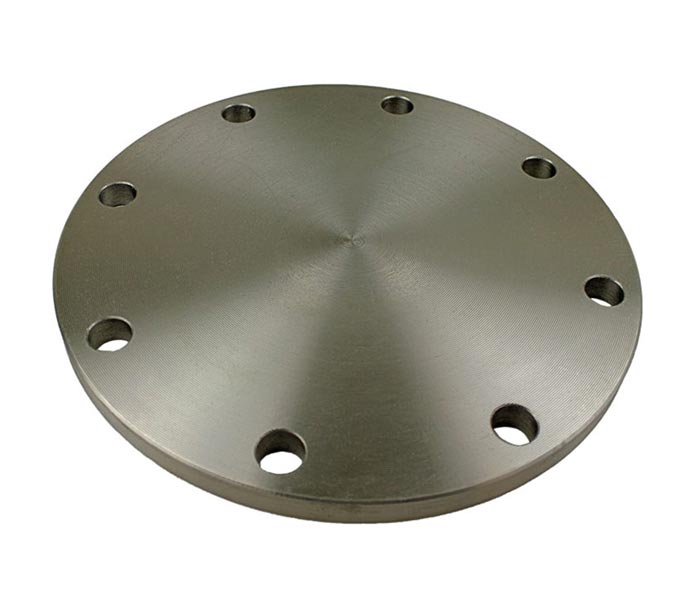

API 605 Threaded Pipe Flange Dimensions

RATING NOMINAL PIPE SIZE
mm
OD FLANGE
O
FLANGE THICKNESS WELD NECK
QA
FLANGE THICKNESS BLIND
QB
OVERALL HEIGHT
YY
RF DIAMETER
R
HUB DIAMETER
X
NECK DIAMETER
AW
PCD
P
NO. OF BOLT HOLES
N
DIAMETER
HD
150 650 785 41.4 44.6 89 711 684 661.9 744.5 36 22.3
700 835 44.6 47.8 96 762 735 712.7 795.3 40 22.3
750 885 44.6 50.9 100 813 787 763.5 846.1 44 22.3
800 940 46.2 54.1 108 864 840 814.3 900.1 48 22.3
850 1005 49.3 57.3 111 921 892 865.1 957.3 40 25.4
900 1055 52.5 58.9 118 972 945 915.9 1009.6 44 25.4
950 1125 54.1 63.6 124 1022 997 968.2 1070.0 40 28.5
1000 1175 55.7 66.8 129 1080 1049 1019.0 1120.8 44 28.5
1050 1225 58.9 68.4 134 1130 1102 1069.8 1171.6 48 28.5
1100 1275 60.5 71.6 137 1181 1153 1120.6 1222.4 52 28.5
1150 1340 62.0 74.6 145 1235 1205 1171.4 1284.3 40 31.7
1200 1390 65.2 77.9 150 1289 1257 1222.2 1335.1 44 31.7
300 650 865 89.0 89.0 145 737 702 665.2 803.3 32 34.9
700 920 89.0 89.0 150 787 756 716.0 857.2 36 34.9
750 990 93.7 93.6 158 845 813 768.4 920.8 36 38.1
800 1055 103.2 103.2 169 902 864 819.2 977.9 32 41.2
850 1110 103.2 103.2 173 953 918 870.0 1031.9 36 41.2
900 1170 103.2 103.2 181 1010 965 920.8 1089.0 32 44.4
950 1220 111.2 111.2 193 1060 1016 971.6 1139.8 36 44.4
1000 1275 115.9 115.9 199 1114 1067 1022.4 1190.6 40 44.4
1050 1335 119.1 119.1 205 1168 1118 1074.7 1244.6 36 47.6
1100 1385 127.1 127.1 215 1219 1173 1125.5 1295.4 40 47.6
1150 1460 128.6 130.1 223 1270 1229 1176.3 1365.2 36 50.8
1200 1510 128.6 134.9 224 1327 1278 1227.1 1416.0 40 50.8
600 650 890 111.2 111.3 181 727 698 660.4 806.4 28 44.4
700 950 115.9 115.9 190 784 752 711.2 863.6 28 47.6
750 1020 125.5 127.0 205 841 806 762.0 927.1 28 50.8
800 1085 130.2 134.9 216 895 860 812.8 984.2 28 53.9
850 1160 141.3 144.2 233 953 914 863.6 1054.1 24 60.3
900 1215 146.1 150.9 243 1010 968 914.4 1104.9 28 60.3
900 650 1020 135.0 154.0 259 762 743 660.4 901.7 20 66.6
700 1105 147.7 166.7 276 819 797 711.2 971.6 20 73.0
750 1180 155.6 176.1 289 876 851 762.0 1035.0 20 79.3
800 1240 160.4 186.0 303 927 908 812.8 1092.2 20 79.3
850 1315 171.5 195.0 319 991 962 863.6 1155.7 20 85.7
900 1345 173.1 201.7 325 1029 1016 914.4 1200.2 24 79.3

API 605 Steel Flanges Dimension Chart

Norminal Pipe Size O.D.of Flange, O Min.Thick-ness of WN Flange, tf Lenth Through Hub, Y Diam. of Hub, X Hub Diam. Top, A Raised Fase Diam., R Bore (XS) Diam of Bolt Circle No.of Bolt Holes Diam.of Bolt Hole Min.Fillet Radius, r1 Approxi-mate Weight kgs
26 785 39.8 87 684 661.9 711 636.5 744.5 36 22.2 10 62.61
28 835 43.0 94 735 712.7 762 687.3 795.3 40 22.2 10 71.98
30 885 43.0 98 787 763.5 813 738.1 846.1 44 22.2 10 78.00
32 940 44.6 106 840 814.3 864 788.9 900.1 48 22.2 10 90.31
34 1005 47.7 109 892 865.1 921 839.7 957.3 40 25.4 10 109.16
36 1055 50.9 116 945 915.9 972 890.5 1009.6 44 25.4 10 122.69
38 1125 52.5 122 997 968.2 1022 942.8 1070.0 40 28.6 10 146.24
40 1175 54.1 127 1049 1019.0 1080 993.6 1120.8 44 28.6 10 158.37
42 1225 57.3 132 1102 1069.8 1130 1044.4 1171.6 48 28.6 11 174.09
44 1275 58.9 135 1153 1120.6 1181 1095.2 1222.4 52 28.6 11 185.45
46 1340 60.4 143 1205 1171.4 1235 1146.0 1248.3 40 31.8 11 217.52
48 1390 63.6 148 1257 1222.2 1289 1196.8 1335.1 44 31.8 11 235.84
50 1445 66.8 152 1308 1273.0 1340 1247.6 1385.9 4 31.8 11 277.60
52 1495 68.4 156 1360 1323.8 1391 1298.4 1436.7 52 31.8 11 274.80
54 1550 70.0 160 1413 1374.6 1441 1349.2 1492.2 56 31.8 11 298.15
56 1600 71.6 165 1465 1425.4 1492 1400.0 1543.0 60 31.8 14 315.74
58 1675 73.1 173 1516 1476.2 1543 1450.8 1611.3 48 34.9 14 375.36
60 1725 74.7 178 1570 1527.0 1600 1501.6 1662.1 52 34.9 14 397.93

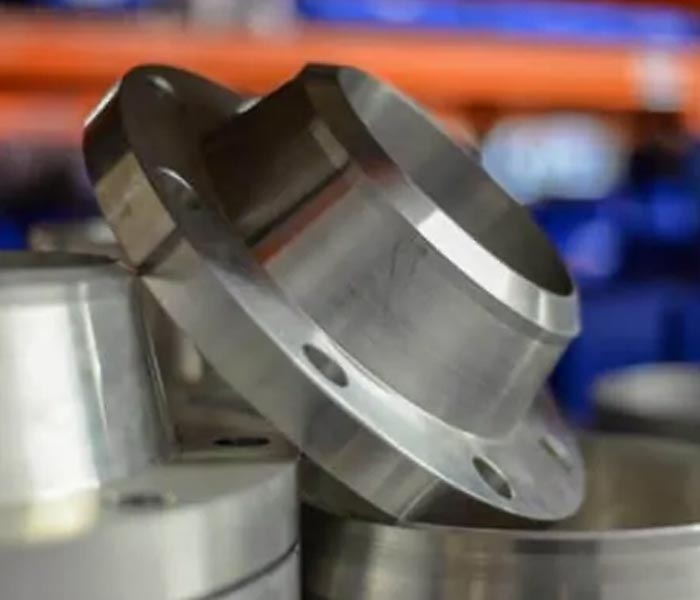

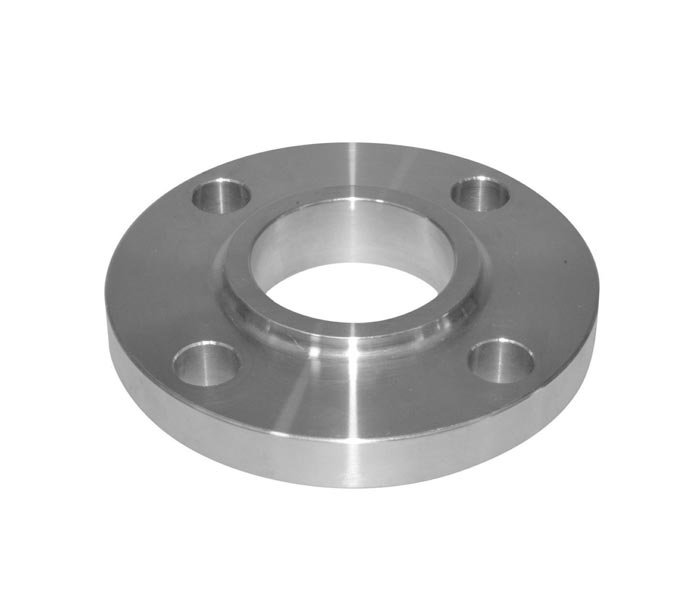

API 605 Class 400 Weld neck Flange Dimension

Nominal Size
Outside Diameter
(OD)
Min. Thickness
(T)
RF Dia.
(R)
No. of Bolt Holes
Diameter of Holes
Bolt Circle
(BC)
SO Bore ID
(SB)
* WN Bore ID
(WB)
Dia. Hub Base
(HB)
Dia. Hub Top
(HT)
SO LTH
(SL)
WN LTH
(WL)
API 605/ASME B16.47 Series B Welding Neck Flanges Class 400 LBS Dimensions
NPS A B I Holes C D F E G Weight
26″ 850.9 635 38.1 28 88.9 149.35 688.85 660.4 711.2 165.95
28″ 914.4 685.8 41.15 24 95.25 158.9 739.65 711.2 762 204.49
30″ 971.55 736.6 41.15 28 101.6 169.93 793.75 762 819.15 239.2
32″ 1035.1 787.4 44.45 28 107.95 179.32 844.55 812.8 873.25 283.06
34″ 1085.9 838.2 44.45 32 111.25 187.45 898.65 863 927.1 307.92
36″ 1155.7 889 47.75 28 119.13 200.15 952.5 914.4 980.95 381.98
API 605/ASME B16.47 Series B Welding Neck Flanges Class 600 LBS Dimensions
NPS A B I Holes C D F E G Weight
26″ 889 635 44.45 28 111.25 180.85 698.5 660.4 726.95 244.55
28″ 952.5 685.8 47.75 28 115.82 190.5 752.35 711.2 784.35 287.49
30″ 1022.4 736.6 50.8 28 125.48 204.72 806.45 762 841.25 358.02
32″ 1085.9 787.4 53.85 28 130.05 215.9 860.55 812.8 895.35 414.01
34″ 1162.1 838.2 60.45 24 141.22 233.43 914.4 863.6 952.5 523.71
36″ 1212.9 889 60.45 28 146.05 242.82 968.25 914.4 1009.7 564.36
API 60

5/ASME B16.47 Series B Welding Neck Flanges Class 900 LBS Dimensions

NPS A B I Holes C D F E G Weight
26″ 1022.4 635 66.55 20 134.87 258.83 742.95 660.4 762 513.64
28″ 1104.9 685.8 73.15 20 147.57 276.35 797.05 711.2 819.15 646.22
30″ 1181.1 736.6 79.25 20 155.45 289.05 850.9 762 876.3 765.72
32″ 1238.3 787.4 79.25 20 160.27 303.28 908.05 812.8 927.1 863.06
34″ 1314.5 838.2 85.85 20 171.45 319.02 962.15 863.6 990.6 1023.53
36″ 1346.2 889 79.25 24 172.97 325.37 1016 914.4 1028.7 1038.21
